不锈钢水槽多功能测试台

一、产品概述：

       本产品可用于检测家用不锈钢水槽多项性能指标，包括：水槽承载性能、排水滤器耐高温性能、水槽耐撞击性能、水槽排水及溢水流量、水槽涂层防结露性能。

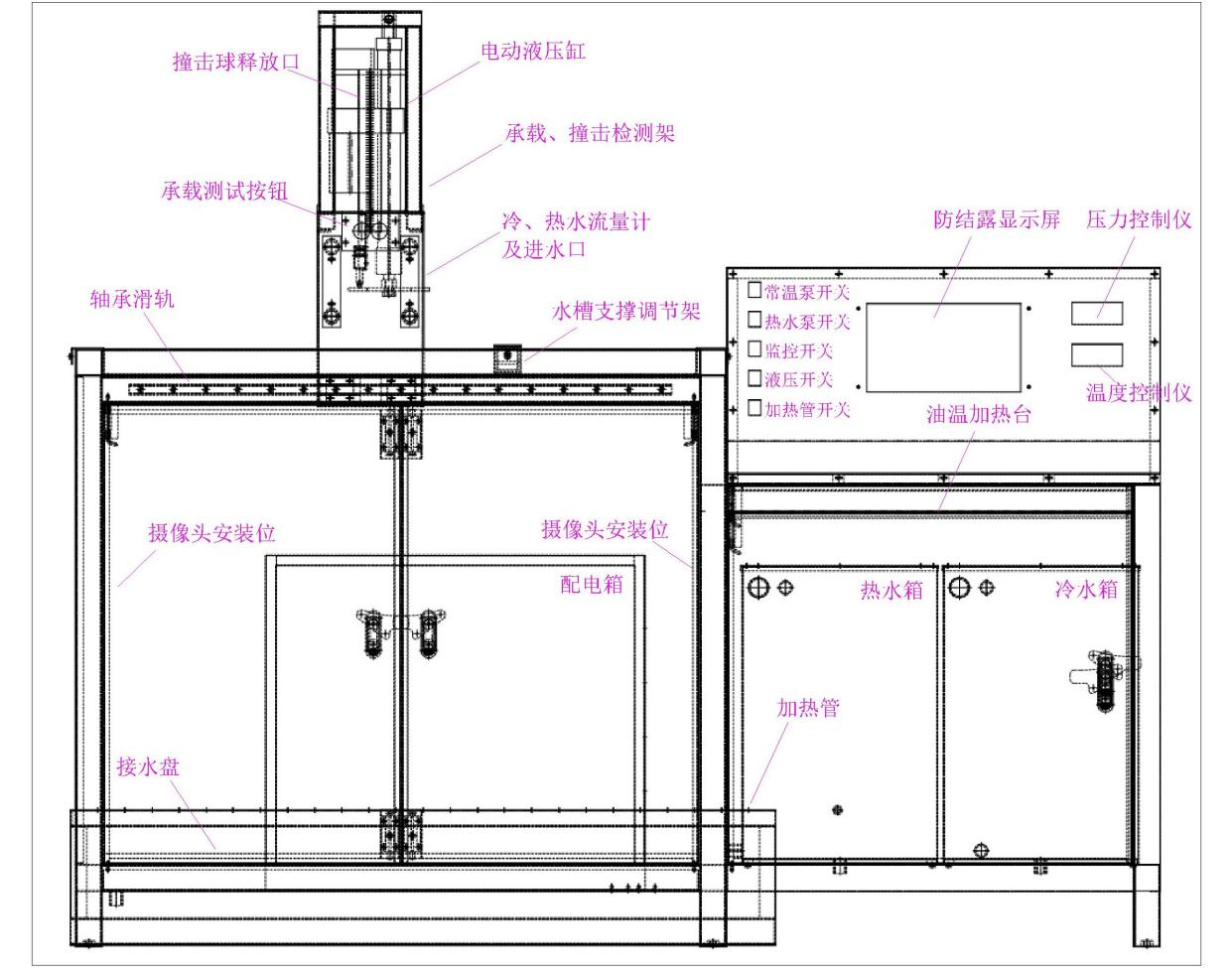

二、系统构成：

三、主要技术参数及指标

1、承载性能检测。

       根据GB/T 38474-2020标准中6.7承载性能检测方法，在水槽安装位置上方设计施力装置，施力装置位置可调，施力大小可控，静载1小时，卸载后测残余变形量：

1）调整水槽支撑调节架，将待测水槽平稳放置，滑动承载检测架使电动液压缸对准待测区域；

2）打开液压系统的开关，对应指示灯亮起，压力控制仪得电，液压系统的48V开关电源得电，等待测试开始；

3）调整压力控制仪的设定压力，压力控制仪上方较大的数码管显示的是PV（当前压力），下方较小的数码管显示的是SV（设定压力），可以通过如下操作来设置SV；

       *长按仪表上♻ 按钮5S以上进入SV设置窗口，←按钮用来移位，↑↓按钮用来增减选中位上的数字，设置好SV值后再按♻ 返回测量显示窗口；

       *例如显示1.50MPA对应圆盘上150kg压力。

4）以上准备工作到位后可以开始测试，长按承载测试按钮“↓”3-5秒以启动测试，电动液压缸开始伸出同时按钮上的指示灯亮起，如果按下时间不足，测试将无法自保持（即松开按钮会停），当测试自保持后松开按钮，此时电动液压缸将由压力控制仪自动控制，保持压力在SV值附近(因要保证测量值的精准，液压下降速度确保值会比较缓慢大约需要10分钟进行稳定，液压压力值为设置值的±6)；

5）测试完成后，点按承载测试按钮“↑”其指示灯亮起，电动液压缸开始缩回，直到上限位后停止，指示灯熄灭，测试结束。

       *承压测试按钮“↑”优先级高于“↓”，在任何位置按下都会缩回至上限位，“↑”、“↓”按钮不可同时按下；

       *上限位开关如因故障无法正常关停电动液压缸的缩回行程，应立刻关闭电源或者打下空开，以防电机过热烧坏。

2、防结露涂层检测。

       根据GB/T 38474-2020标准中6.10防结露涂层检测方法，在水槽底部背面下方设计可移动视频探头，用于探测槽体背面结露滴水情况。

       根据实际需求，调整好摄像头的安装位置及角度，然后按下对应开关，指示灯亮起，等待监控系统启动，约10秒后显示屏里出现画面。

3、排水机构使用性能检测。

1）排水滤器渗漏量检测。

       根据GB/T 38474-2020标准中6.6.3.1.1排水滤器渗漏量检测方法，配备量杯用于测量注水量和渗漏量。

       在操作台打开冷水泵可根据流量计调节泵的流量及情况。

2）滤篮过滤性检测。

       根据GB/T 38474-2020标准中6.6.3.1.2滤篮过滤性检测方法，配备φ4mm钢珠100颗。

3）排水滤器耐高温检测。

       根据GB/T 38474-2020标准中6.6.3.1.3排水滤器耐高温检测方法，加工或采购1套加热容器，其容量大于750mL，加热温度控制在（230±5）℃，配备油污清洗剂和对比颜料。

       给恒温台通电，设定温度，加热容器里的油，将热油倒入水槽，观察排水滤器的密封性，完成后用吸油壶回收冷油＜30°，回吸时要保证空压机运行，且将吸油壶旋钮调整到吸油位置，吸油壶反方向则为喷油位置，可将壶中的油喷回加热容器中。

4）排水滤器耐撞击检测。

       根据GB/T 38474-2020标准中6.6.3.1.4排水滤器耐撞击检测方法，配备质量为（0.23±0.01）Kg、直径约φ38mm的钢球1个。

       调整撞击检测架的位置对准水槽待检区域，调整钢珠的高度，插入固定针，放入钢球，在合适位置拔出固定针释放钢珠完成检测。

5）溢水时间。

       根据GB/T 38474-2020标准中6.6.3.2.2排水滤器溢水时间检测方法，配备能满足9L/min的流量计、调节阀、常温水箱、水泵和秒表。

       将排水器放入水箱底部回水口，打开面板上冷水泵开关，查看流量计是否为9L/min，若不是则调节流量计，待到合适位置后启动秒表进行实验。

6）排水系统渗漏和位移检测。

       根据GB/T 38474-2020标准中6.6.3.3.2排水系统渗漏位移检测方法，分别加入常温水和70℃的热水，调用视频探头完成对该项目的检测。

       *长按仪表上♻ 按钮5S以上进入SV设置窗口，←按钮用来移位，↑↓按钮用来增减选中位上的数字，设置好SV值后再按♻ 返回测量显示窗口；打开加热按钮将水箱温度设置为70度等待仪表温度达到70度后进行实验。
